影像儀產品配置：
|
產品名稱 |
規格/型號 |
單位 |
數量 |
備注 |
|
||
|
電腦 |
標配 |
臺 |
1 |
要求：主板需帶有PCI插槽和COM口，其他配件可自主選擇。 |
|
||
|
二次元測量軟件 |
REICAVMT |
套 |
1 |
易學 好用 準確 |
|
||
|
CCD相機 |
日本索尼高清CCD芯片 |
個 |
1 |
圖像高清，測量精準 |
|
||
|
數據采集卡 |
RS-100數據盒 |
個 |
1 |
數據穩定 |
|
||
|
光學校正片 |
60*60mm |
塊 |
1 |
校正倍數 |
|
||
|
|
|
|
|
|
|
||
|
底座、立柱、工作臺 |
純天然濟南青大理石 |
套 |
1 |
大理石不變形、精度高 |
|
||
|
序號 |
名稱 |
商務承諾 |
|||||
|
1 |
安裝調試 |
免費送貨，免費安排人員安裝、調試、培訓，驗收合格后在離開 |
|||||
|
2 |
保修期 |
免費保修12個月，保修期內本公司免費為貴公司保修。除去天災、人禍、人為使用不當或其他不可抗力之因素導致設備不良，不屬于保修范圍內、保修期外、，需收取人工、車旅及元件成本費，望請諒解。 |
|||||
|
3 |
售后服務 |
A． 在接到用戶故障信息立即響應，如果可以在電話內解決的問題，立即解決，如果電腦內不能解決的問題，48小時內到用戶現場排除故障； B． 設備保修期滿后，能終生提供及時、優質、價格優惠地技術服務和備品供應。 |
|||||
|
4 |
發貨期 |
貨源充足，收到貨款打好木箱后可立即發貨。（近處我司派車上門送貨） |
|||||
|
5 |
包裝運輸 |
包裝箱為無蟲害、堅固的木箱，適用于長途運輸，防潮、防銹、防震、防粗暴裝卸，適用于陸運，適用于整體叉裝，注明重心和叉裝部位。 |
|||||
|
6 |
合作物流單位 |
天地華宇，德邦 |
|||||

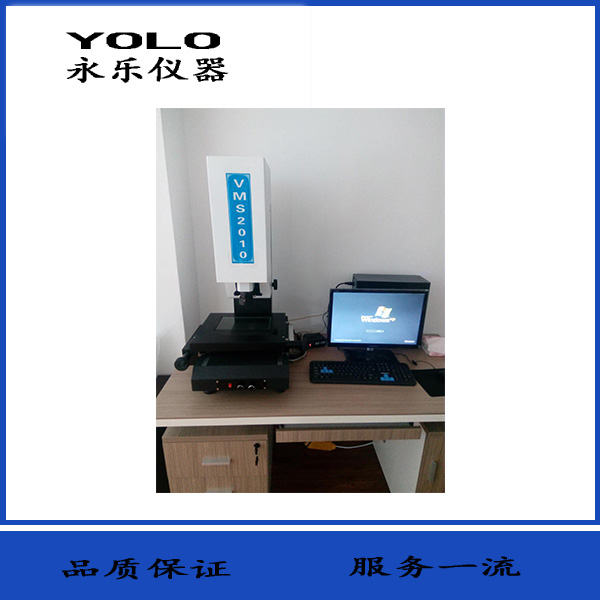

一：影像儀參數：
|
型號 |
VMS-2010 |
|
有效測量行程（X、Y） |
100*200 |
|
Z軸調焦升降范圍 |
180mm |
|
分辨率 |
0.001mm |
|
X/Y軸線性精度 |
U=(3+L/200)μm |
|
重復精度 |
3μm |
|
載物臺尺寸 |
250*350mm |
|
玻璃臺尺寸 |
230*130mm |
|
承載重量 |
25KG |
|
影像系統 |
日本索尼高清CCD芯片 |
|
物鏡 |
可連續變倍光學放大倍率０.７ｘ－４.５ｘ |
|
影像放大倍數 |
２８－１８０倍 |
|
光柵尺 |
高精度精密光柵尺、分辨率為１μm |
|
照明系統 |
表面光源及透射均為ＬＥＤ，調光板均勻調節亮度 |
|
傳動方式 |
臺灣精密無牙傳動＋雙導軌 |
|
操作方式 |
手輪搖動，鼠標托運 |
|
機臺底座，立柱 |
濟南花崗巖大理石 |
|
儀器重量 |
180kg |
|
主機外形尺寸 |
700*450*900 |
|
測量軟件 |
光學視覺精密測量軟件 |
|
數據導入 |
二維圖形AUTOCAD(dxf) |
|
數據輸出 |
測量數據Word、Excek物件放大影像、圖形（bmp、jpg）、 二維圖形AutoCAD(dxf)簡單SPC分析，數據Word、Excel |
|
電源 |
AC220±5V、50HZ |
|
使用環境 |
溫度20±3℃、濕度35%-65% |
常見測量案例
二、儀器硬件：
1、采用大理石底座，立柱，精密機械工作臺面，穩定性好，結構剛性強；
2、四層工作臺結構,增強機械穩定性,保證X、Y水平運動精度；
3、工作臺X、Y向垂直度高，保證坐標測量精度,即使工件沒有擺正也可達到很高的測量精度；
4、單軸線性補償精度達3+L/200，非線性補償達3+L/250；
5、LED表面光源和輪廓光,滿足各種不同表面的照明要求；
6、一體式機臺支架，使操作更加方便，符合人體工學；
7、提供24個月的超長保修期，終身維護，一經選用再無后顧之憂。
三、儀器軟件
1、 軟件有類似EXCEL報表功能,測量數據可與EXCEL數據無縫連接。
2、 根據報表數據可以直接進行SPC數據分析，計算Ca,Cp,Cpk,Max,Min,Range,Avg,Std等關鍵參數。
3、 自動輸出公差并能給以顏色，特別的是可進行產品實時尺寸跟蹤。
4、 在影像測量行業首次引入了亞像素測量功能，對測量者沒有任何專業要求。相對同行產品，為使用者節省至少3/5的測量時間，極大的提升了測量效率。
5、 可做圖元復制，平移、旋轉、線段延伸、剪切、兩線相切弧、點圓相切線。
6、 可做垂直，水平、直徑、半徑，角度等標注；可測兩點距離，點到線距離，線到圓距離，兩圓距離，線的中心距離等；
7、 可做形位差測量，如：平行度，真圓度，直線度等；
8、 可以測量各種復雜圖形包括曲線。
9、 強大的拍地圖功能，可實現虛擬測量。
四、標準功能
l 可將產品拍成產品照片并以JPG的格式保存于電腦中形成產品圖庫。
l 并將保存于電腦中的照片打開并于實時的影像同一畫面中進行對比。
l 圖形可輸入到AUTOCAD成為工程圖。
l AUTOCAD標準工程圖可輸入實時影像中，令A(yù)UTOCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別。
l 可輸入先前拍照儲存的JPG圖片到實時影像中與實際工件進行重疊對比。
l 可以在鳥瞰圖中進行標注尺寸。
l 自定義圓；可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準圓形之間的誤差。
l 自定義線段；可自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重疊對比，從而找到工件與標準圖形之間的誤差。
l 自設客戶坐標；在實時影像中的實際工件上自行設定坐標原點（0， 0），在畫面上任意點標示該點的Ｘ、Ｙ坐標位置。
l 坐標標注；以自設的坐標原點（0，0）為基準，標注畫面上任意一點的坐標位置。
l 專利?。医枪δ埽粸槟壳笆忻嫔蠝?zhǔn)確的平面?。医欠绞健?
l 測量；可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）。
l 繪圖；可將實時影像中的實際工件外形進行描繪，形成完整的工程圖。
l 手動測繪：可繪制點、直線、圓、橢圓、圓弧、樣條曲線、垂直線、平行線等。便捷
l 自動測繪：可自動測繪如：圓、橢圓、直線、弧等圖形。具有自動尋邊、自動捕捉、自動成圖、自動去毛邊等功能，減少了人為誤差。
l 相關測繪功能：相交、距離、鏡像、夾角、點圓相切、兩圓相切等。
l 標注尺寸：可在實時影像中標注工件表面的任意幾何尺寸，不同高度的角度、寬度、直徑、半徑、圓心距等尺寸
